纵断面高程的计算非常简单，然而绘制纵断面图这一简单重复的工作，其劳动量却非常大。如何让软件全自动地完成这一工作，是广大用户一直在关注和支持的问题。道路测设大师目前升级到2.1版，较全面地解决了纵断面图的问题。仅需以下三至五个步骤： 第一步，项目设置。选择竖曲线计算方式为传统还是精确算法，设置纵断面图中显示哪些桩的数据、绘制哪些栏目、纵横比（指垂直比例与水平比例之比，也就是水平比例的分母除以垂直比例的分母）、图形是否分页，如果分页则需指定纸张大小。纸张大小支持A0-A3，也可以是自定义的纸张大小。
第二步，如果同时需要计算平面，则输入平面数据。可以选用交点法或积木法。数据输入过程中软件动态生成平面图。
第三步，如果观测了地面高程，则输入地面线高程数据。数据输入过程中软件动态生成地面线图形。

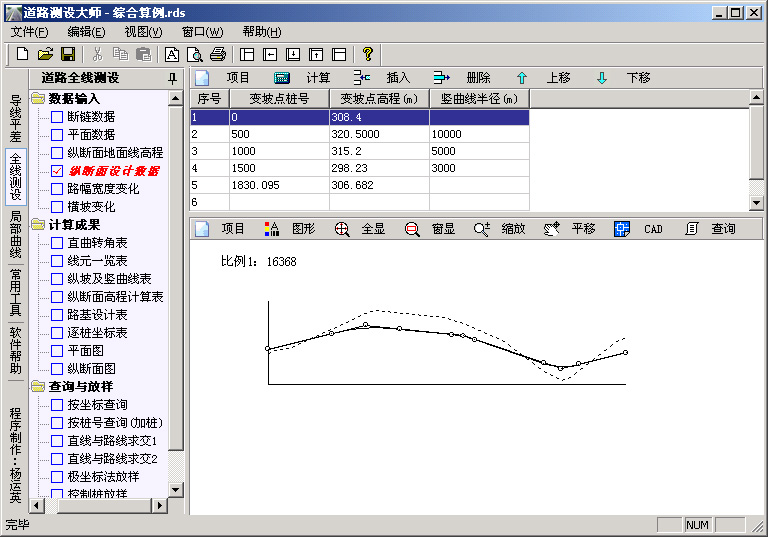

第四步，输入变坡点桩号、高程及竖曲线半径。数据输入过程中软件动态生成地面线及设计线图形。 如需超高渐变图，则继续输入横坡变化数据。
第五步，显示纵断面图，输出到CAD。 这是自动按A3纸分页的图形，如果不选择分页，则将连续地绘制在一起。
至此，纵断面图绘制完成。赶快下载使用吧。 欢迎提供各种意见建议，以便在以后的版本中更适合您的需要！
|
